Inngangur

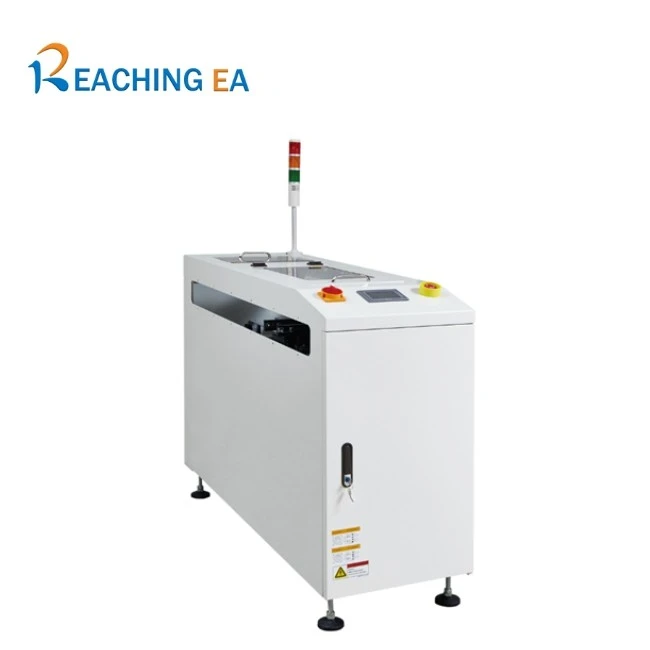

Tryggðu sléttan og sveigjanlegan PCB flutning í SMT línunni þinni með REA SMT Shuttle Conveyor. Þessi ómissandi vél brúar bil sem stafar af misjöfnum fram- og afturbrúnum vélarbrautar. Það veitir einnig mikilvæga tengingaraðgerð til að sameina tvær SMT framleiðslulínur í eina, eða skipta einni línu í tvær sjálfstæðar línur.
Lausir valkostir
1. Aðlögun Ethernet línubreiddar
2. Sjálfvirk breiddarstilling
|
|||
|
Gerð nr. |
PCB stærð |
Stærð vél |
|
|
SCSR9350 |
L50*W50~L460*W350mm |
(L)500x(B)1200x(H)1100mm |
|
|
SCSR9460 |
L50*W50~L535*W460mm |
(L)600x(B)1200x(H)1100mm |
|
Vörugögn eru eingöngu til viðmiðunar. Vinsamlegast hafðu samband við okkur til að staðfesta nýjustu upplýsingarnar.
helstu eiginleikar
- Tengdar vélar óaðfinnanlega þegar járnbrautarbrúnir að framan og aftan eru á móti, sem tryggir stöðugt PCB flæði.
- Sameinar áreynslulaust tvær SMT línur í eina eða skiptir einni línu í tvennt, aðlagast framleiðsluþörfum.
- Skrefmótor með samstilltu belti og T-tein skilar mjúkri og stöðugri skutluhreyfingu.
- Stíf 3,0 mm soðin stálgrind með úrvals PC litahúð fyrir yfirburða endingu og stöðugleika.
|
FORSKIPTI |
||
|
Atriði |
Aðallýsing |
|
|
Flutningastefna: |
Fast að framan, frá vinstri til hægri eða hægri til vinstri (valkostur) |
|
|
AC Power: |
AC220V/50-60HZ (stýring fyrir einn rafmagnskassa) |
|
|
PCB brún: |
3 mm |
|
|
Flutningshæð: |
900+50/-20 mm |
|
|
Flutningajárnbraut: |
Sérstök áltein með 4,8 mm flötu belti fyrir sléttan flutning |
|
|
PCB hleðsluþyngd: |
Undir 2 kg |
|
|
Flutningsmótor: |
ZD 15W hraðastillanleg mótor |
|
|
Stjórnkerfi: |
Omron PLC og Panasonic skynjari |
|
|
Stjórnborð: |
Weinview snertiskjár |
|
|
Skutlakerfi: |
Skrefmótor og samstillt belti með járnbrautum af T gerð, 350 mm hreyfifjarlægð |
|
|
Rammar: |
3,0 mm soðið málmplata, með PC litahúð á yfirborðinu |
|
|
Samskipti: |
Venjulegur SMEMA |
|
Vörugögn eru eingöngu til viðmiðunar. Vinsamlegast hafðu samband við okkur til að staðfesta nýjustu upplýsingarnar.
